1、 项目背景

经过对高架桥下雨水收集利用项目要求进行分析研究。高架桥下雨水收集利用系统由地埋式前置雨水过滤器，地下玻璃轻石储水保鲜净化系统，自动喷灌三大部分组成，有效解决了高架桥下绿化灌溉养护的问题。在保留现状桥面及路面的前提下，将桥面雨水进行收集，过滤处理，净化储存及再利用。该工程造价低，贯切了低影响开发的精神，可为高架桥雨水收集利用设计提供参考。

资质荣誉

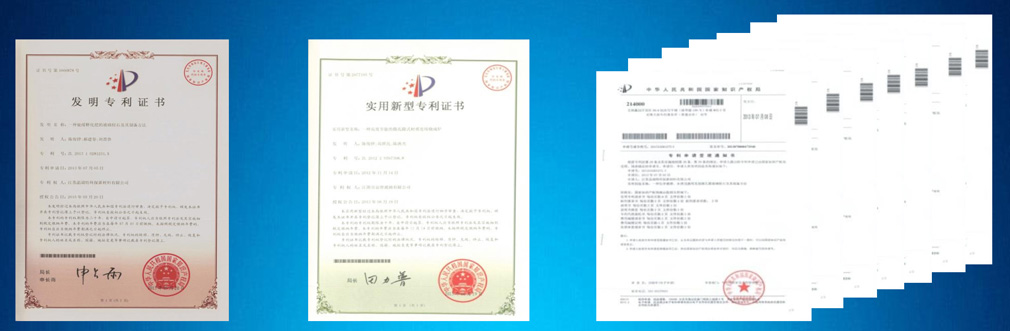

公司已获授权的发明专利6项，实用新型专利多项，已公告的发明专利20多项。

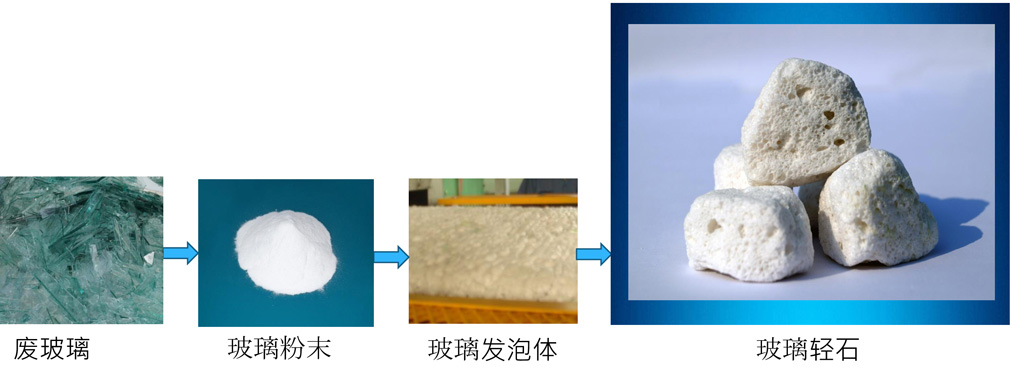

核心产品： 玻璃轻石就是将废玻璃破碎、研磨成粉末，通过添加不同的助剂，使其在高温焙烧过程中发泡膨胀后冷却，从而形成的一种多孔轻质的无机材料。具有极好的蓄水性能和净化能力。

玻璃轻石的主要特点

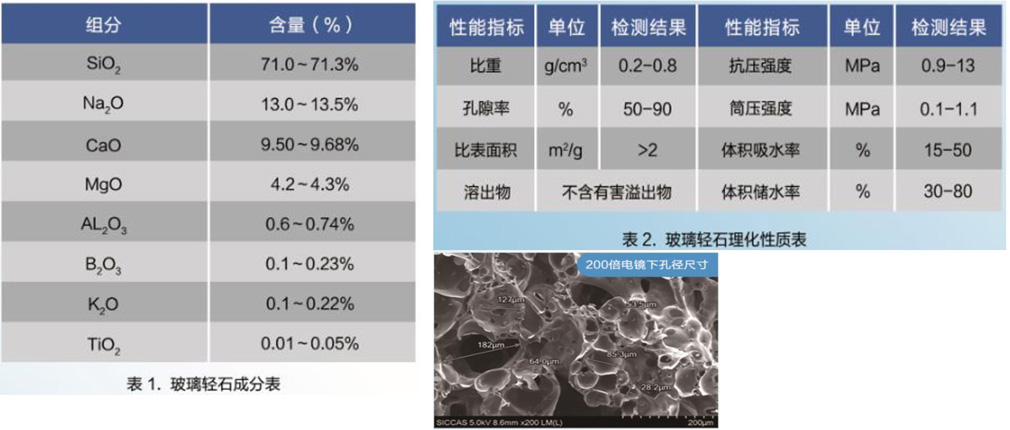

产品成份和性能指标

3、  玻璃轻石雨水收集回用系统简介

玻璃轻石具有多孔、透水、比表面积大等特点，可以应用于雨水储存和雨水净化，能够在储水的同时达到净化水质的特殊效果。玻璃轻石用于蓄水池时在小区广场、学校操场、公园空旷地等位置按照设计的形状和大小挖好蓄水池，并在蓄水池内壁铺满遮水膜，防止雨水外渗。然后用玻璃轻石填充蓄水池，并在其上表面铺设透水膜，透水膜上再回填土壤，这样就做成了玻璃轻石雨水储存池，通常1m³的玻璃轻石雨水储存池可以储存0.75m³雨水。

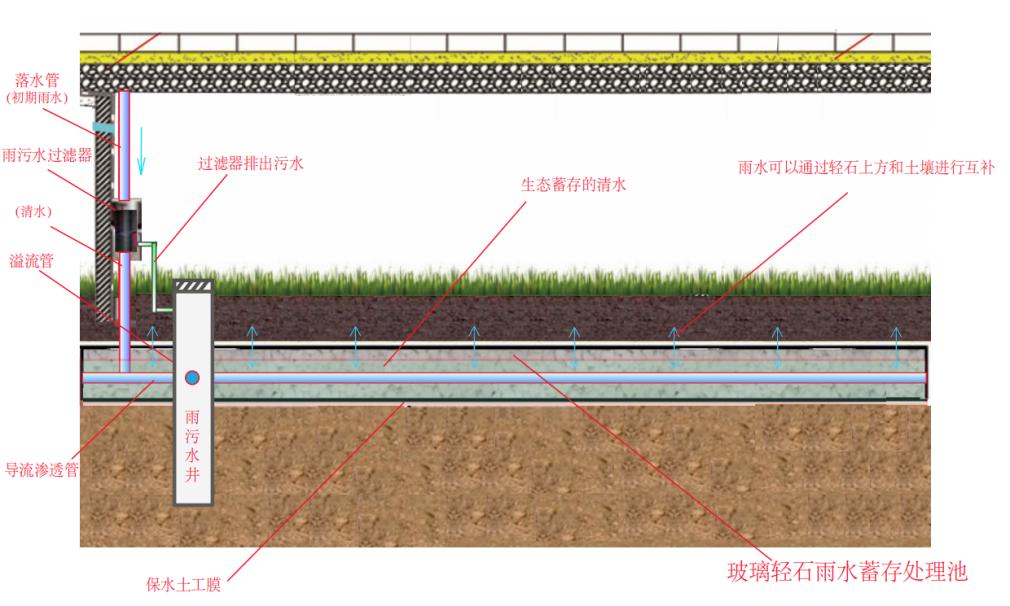

不带喷灌系统的原理图

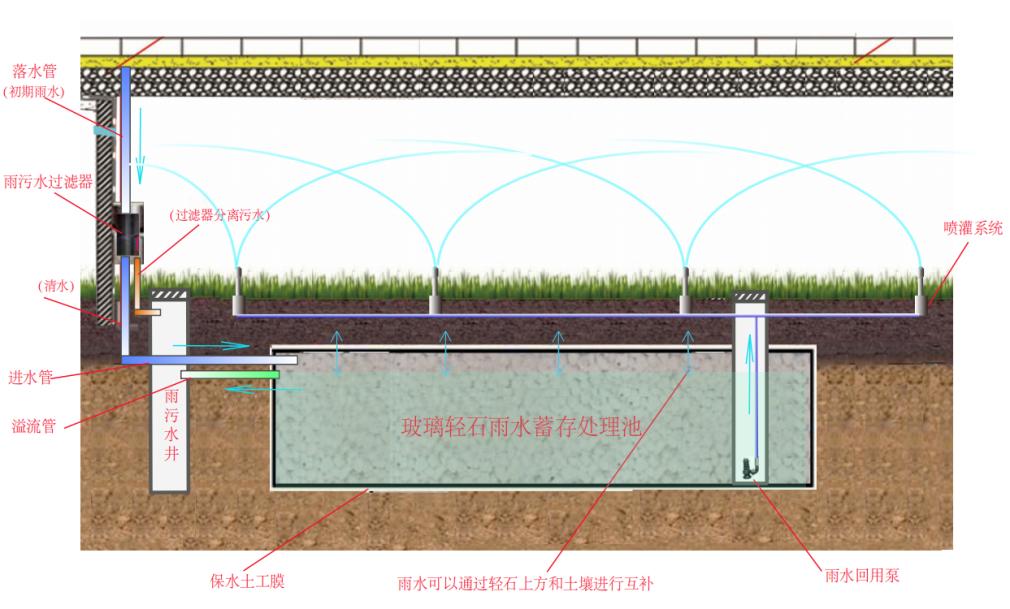

带喷灌系统的原理图

高架桥雨水回收系统说明

本系统，引入落水管的雨水，通过地埋式雨水前置过滤器过滤以后，导入地下由带孔渗透款快速导流至轻石层，轻石层下方由隔水布做好隔水层可以保住水分同时轻石的进化下持续保鲜；水分通过蒸发保证上方的土壤保存湿润，这样可以让上方植被正常生产，达到系统的设计目的。

本系统，在条件允许的情况下，可以增设提升设备，将清水浇灌到其他地区，也可以为林园车提供水源。

雨水前置过滤器的原理

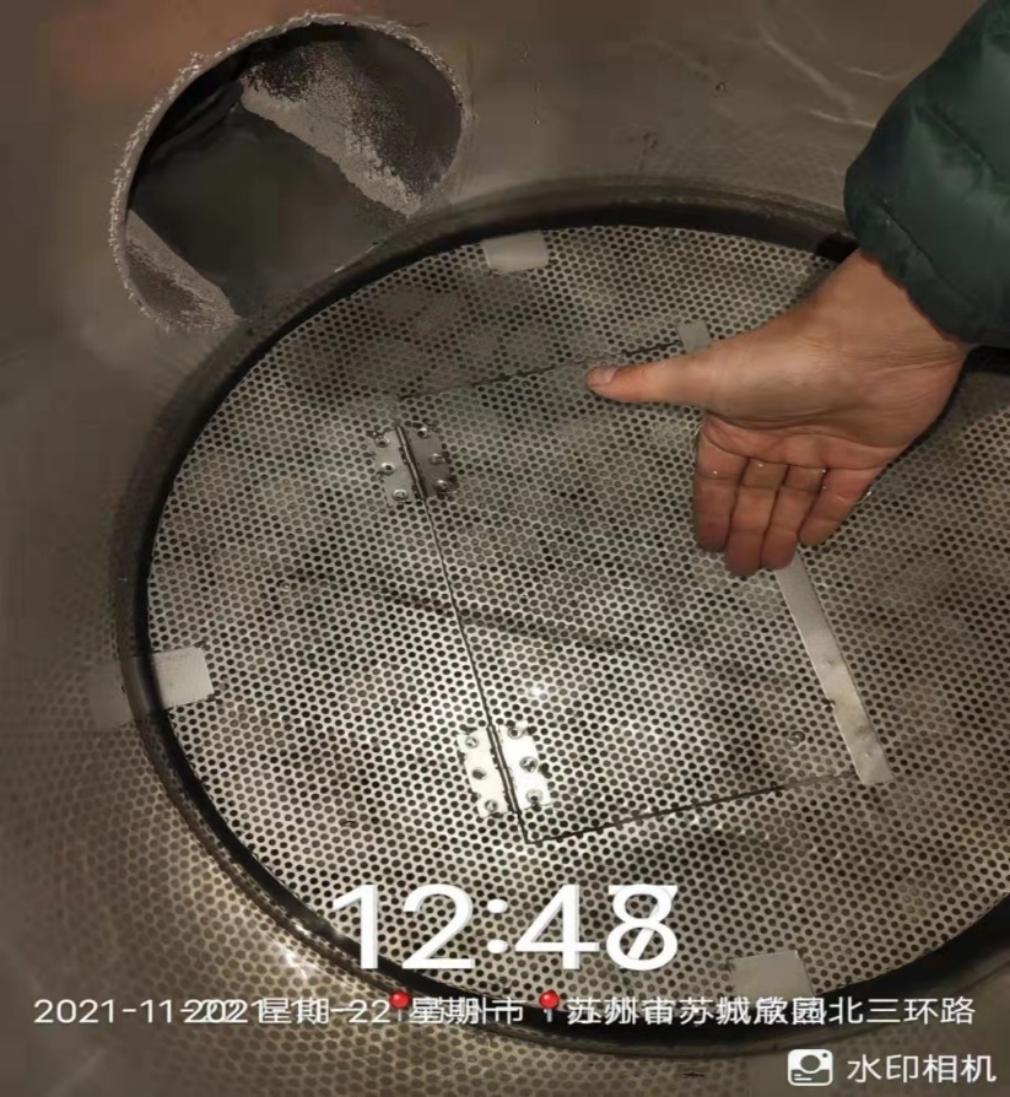

雨水前置地埋式过滤器

     采用下进水上出水专利技术设计的过滤器产品，雨水通过管压从过滤器下端进入，并通过过滤器中的过滤介质从过滤器上端过滤出清水，雨水的杂质及油污自然的沉淀在过滤器底部及通过玻璃轻石等过滤材料有效的吸附阻隔净化。

4、高架桥雨水收集回用工程实例介绍

工程简介

 常熟市园林管理处，为解决高架桥下绿化带保养成本高，死苗率高，影响   市容市貌的情况，组织专项调研，最终选定该方案，在北三环路试点，目前   效果良好。

该系统由落水管改造、地下保水净水层制作、溢流系统制作、雪融剂切换系统，几个部分组成。

施工周期10个工作日，施工完成以后可以避免死苗，年保养费用下降9成。

4、常熟高架桥雨水收集回用工程实例介绍

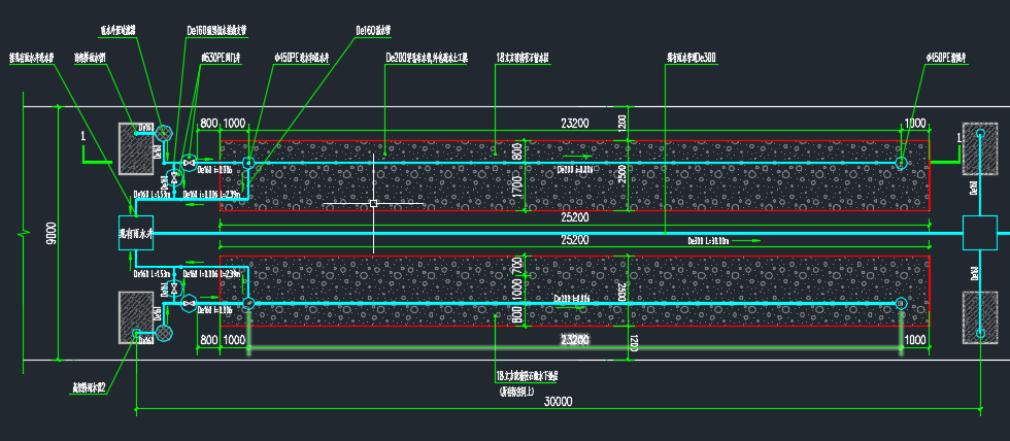

施工平面图

施工过程现场图片

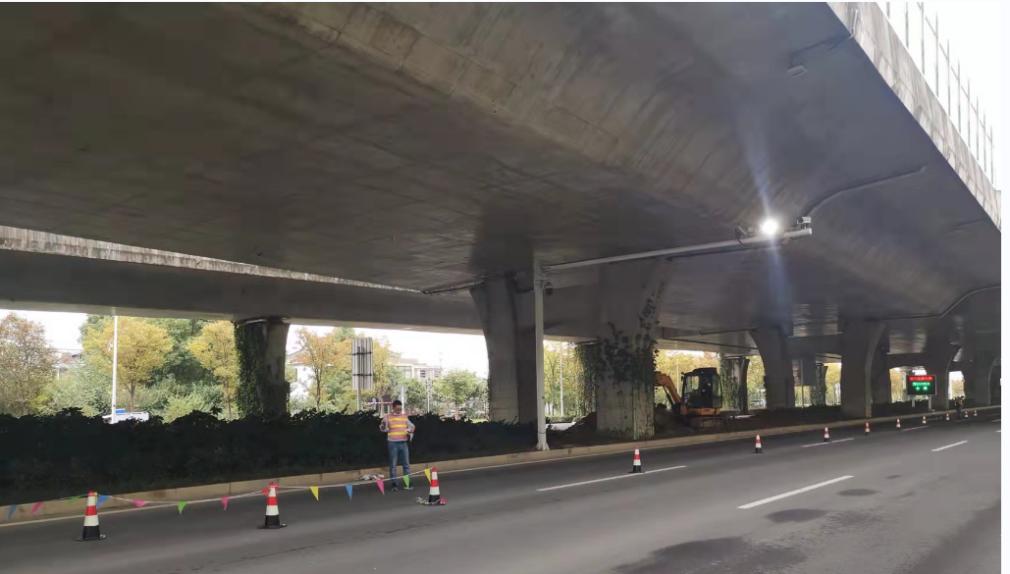

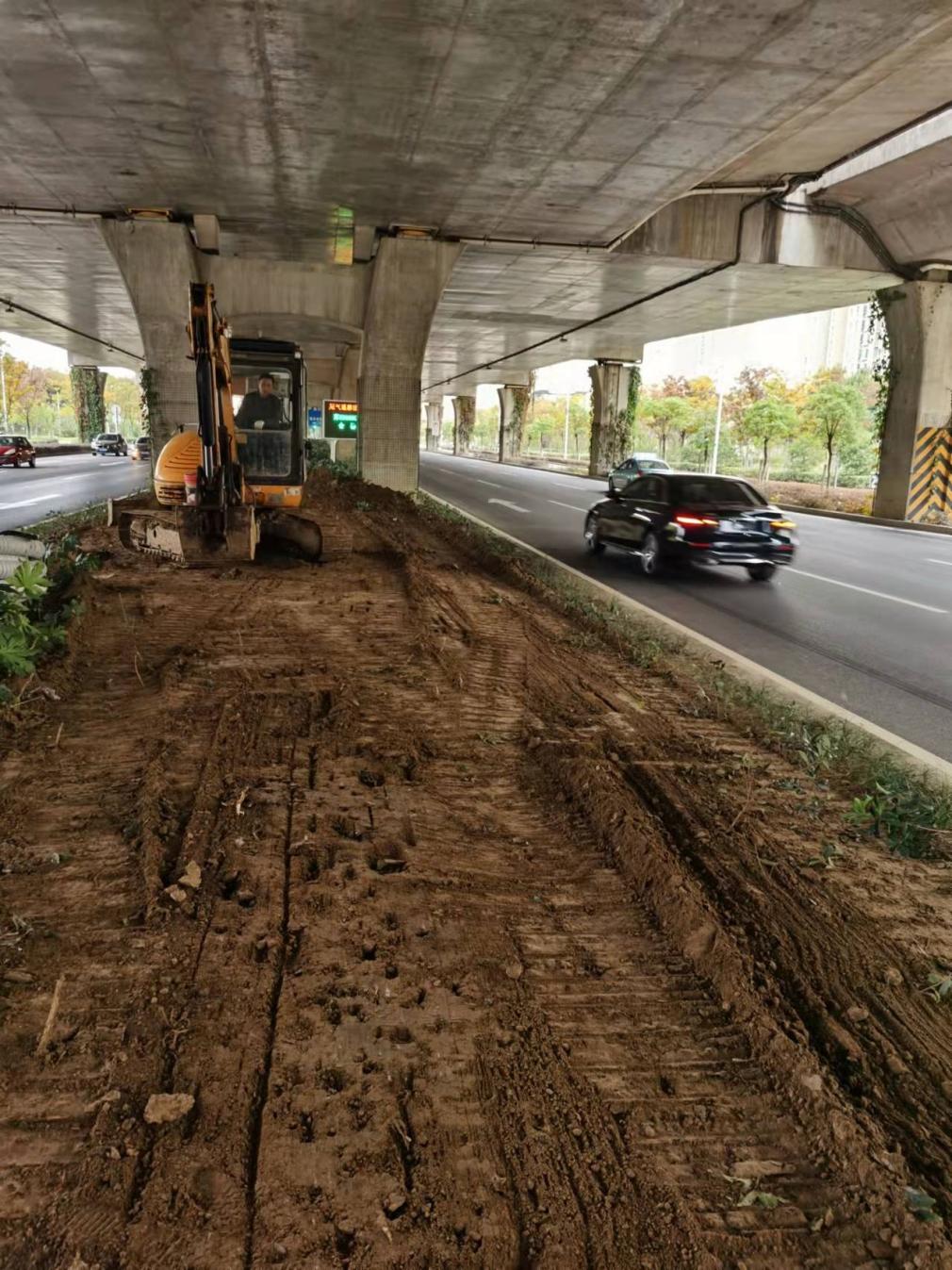

施工前现场图片

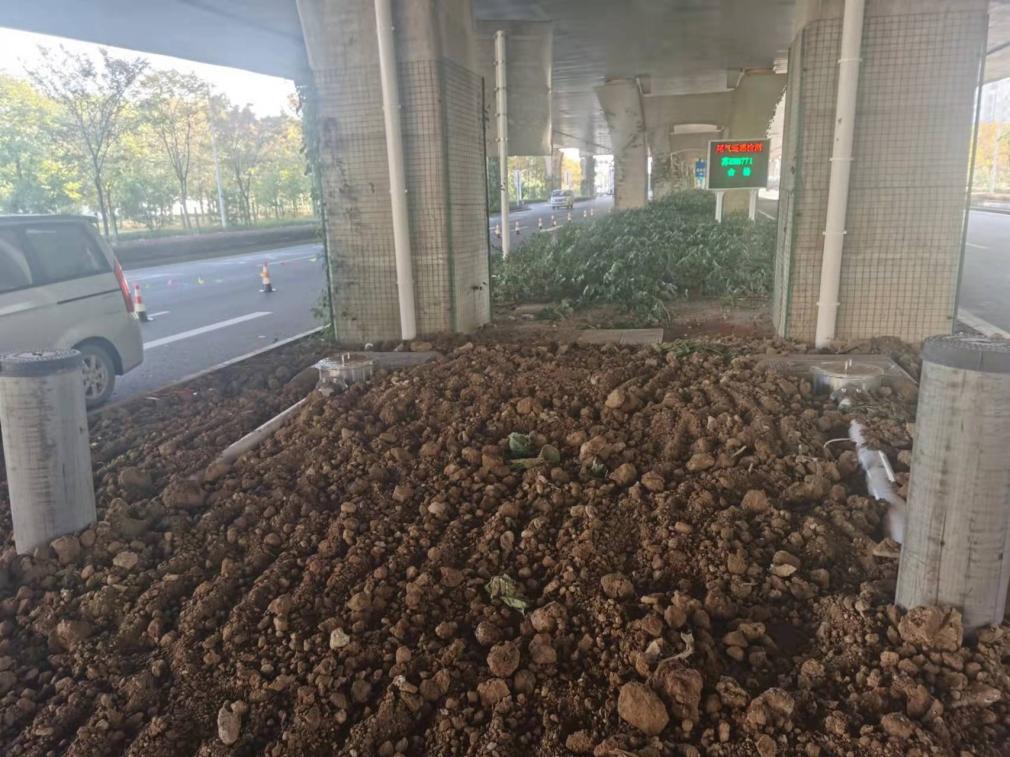

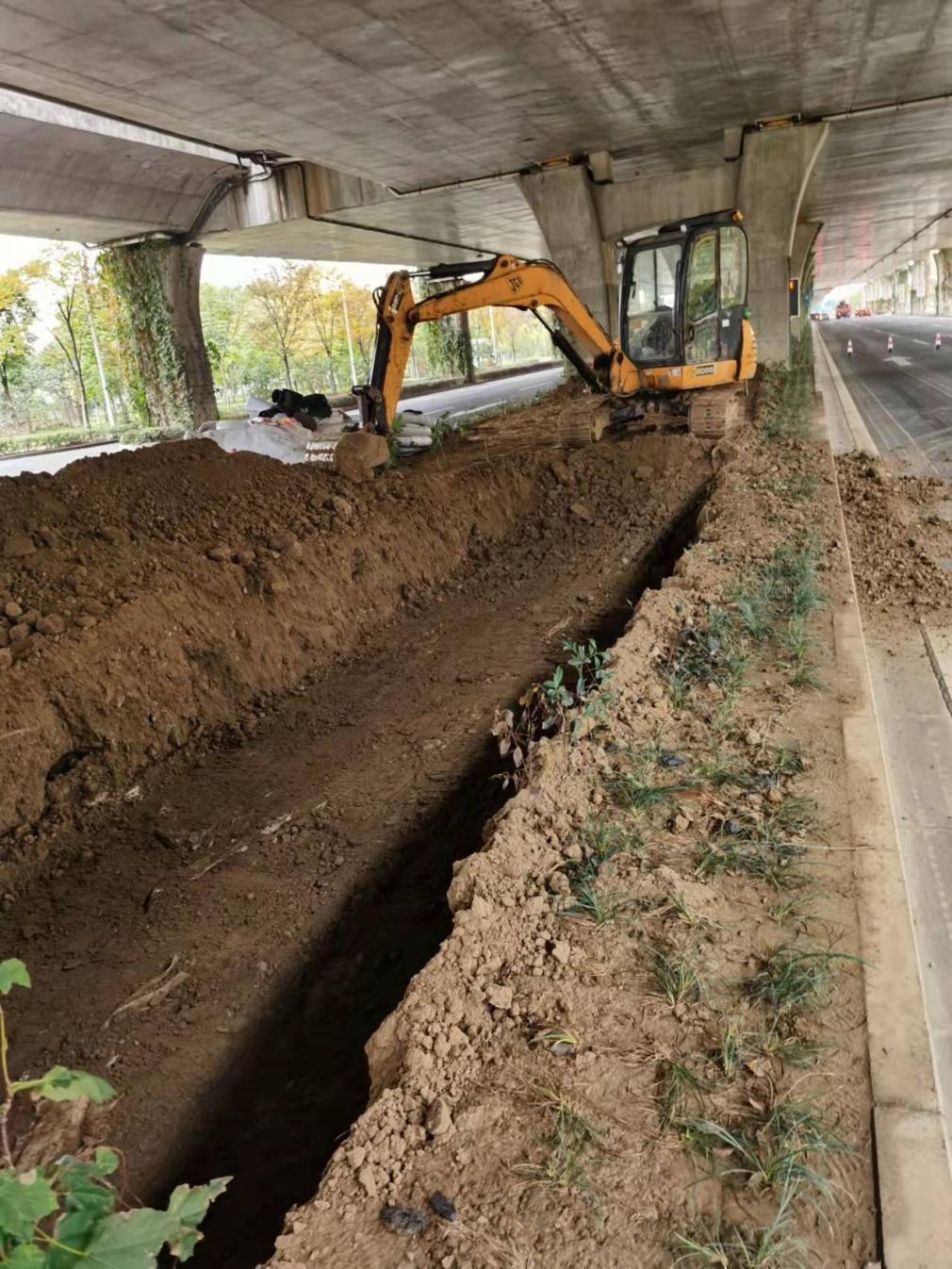

蓄水池现场基坑开挖图片

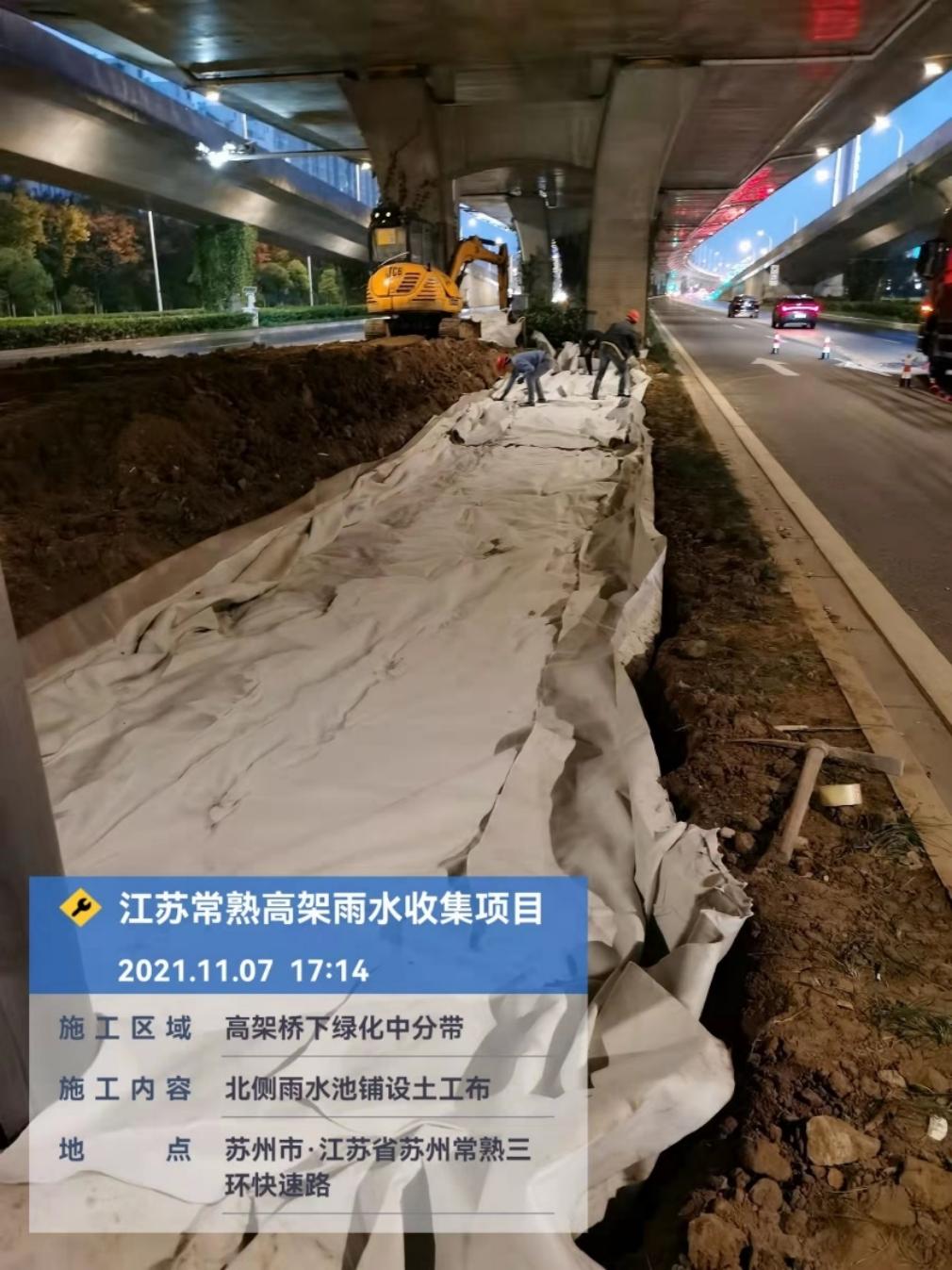

铺设保水土工膜

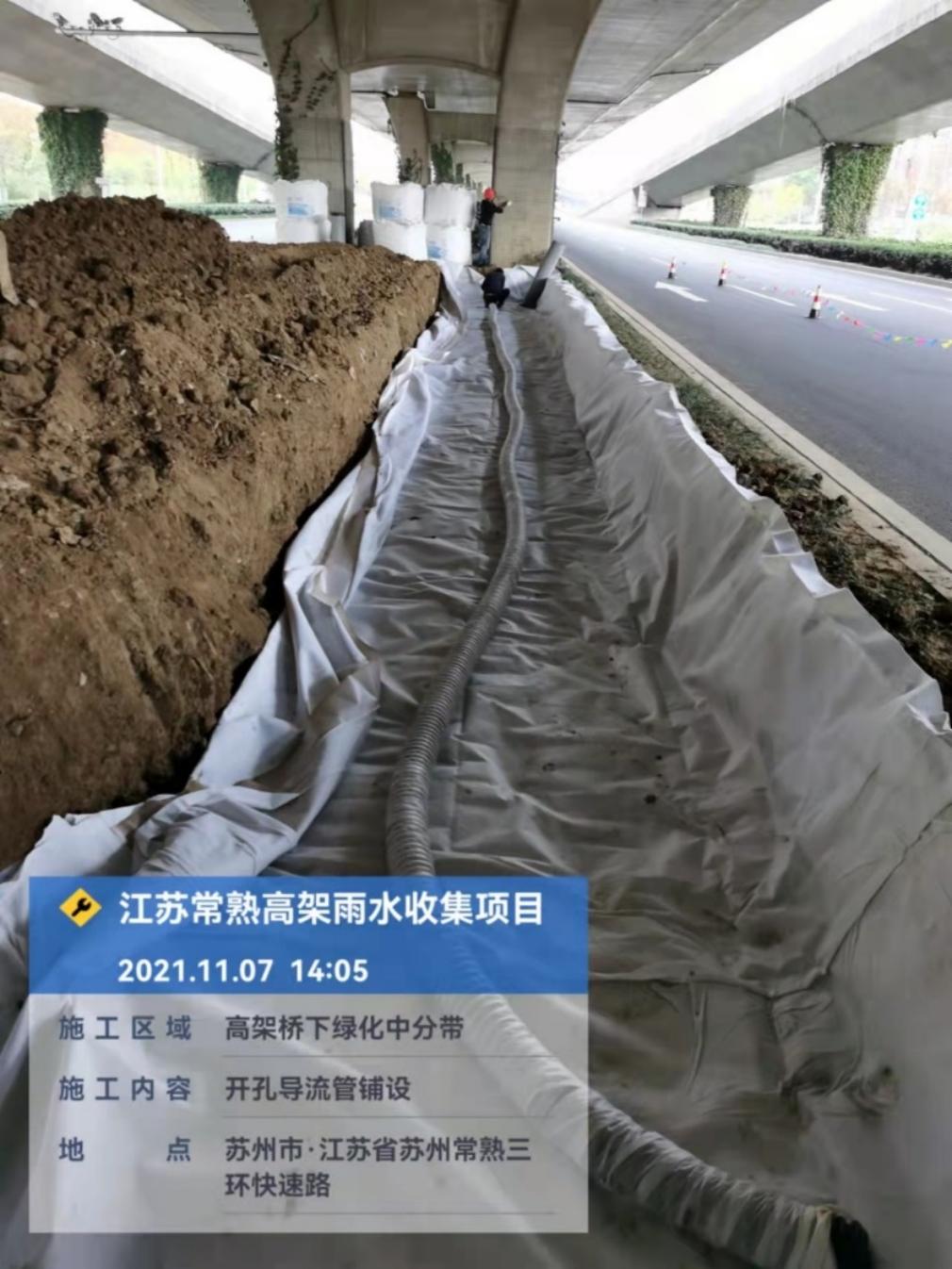

开孔导流管道铺设

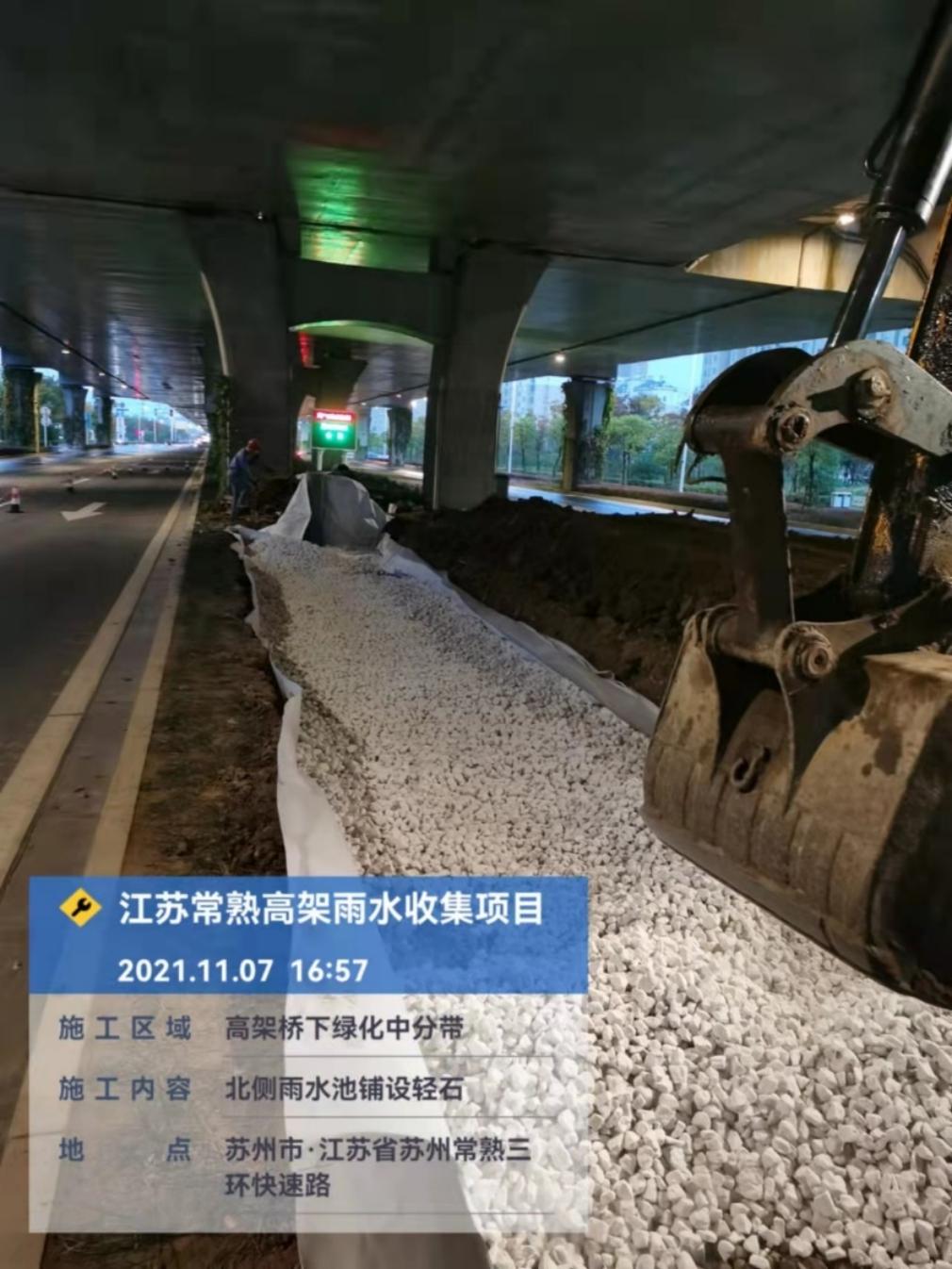

铺设玻璃轻石蓄水垫层

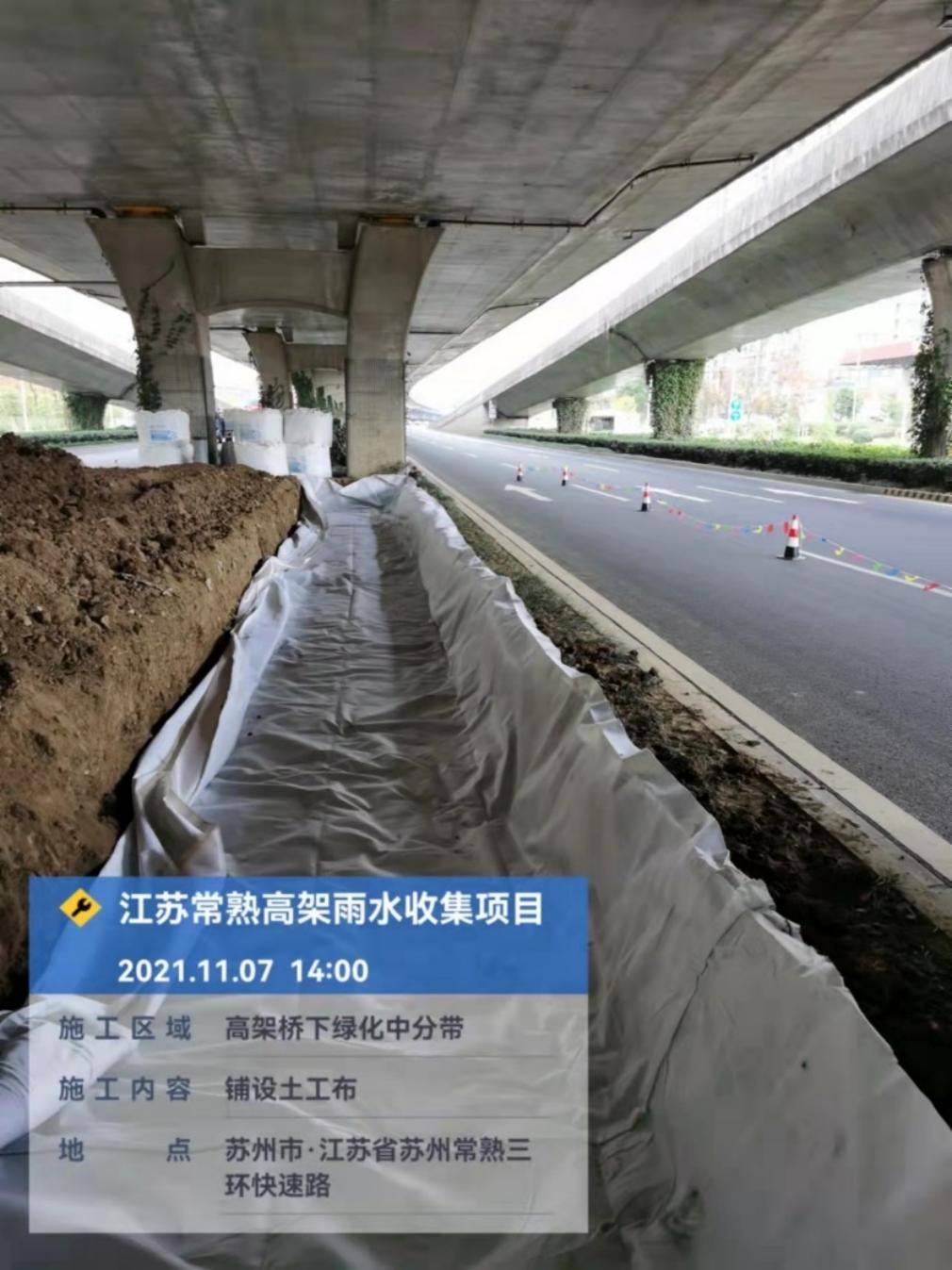

铺设透水土工布

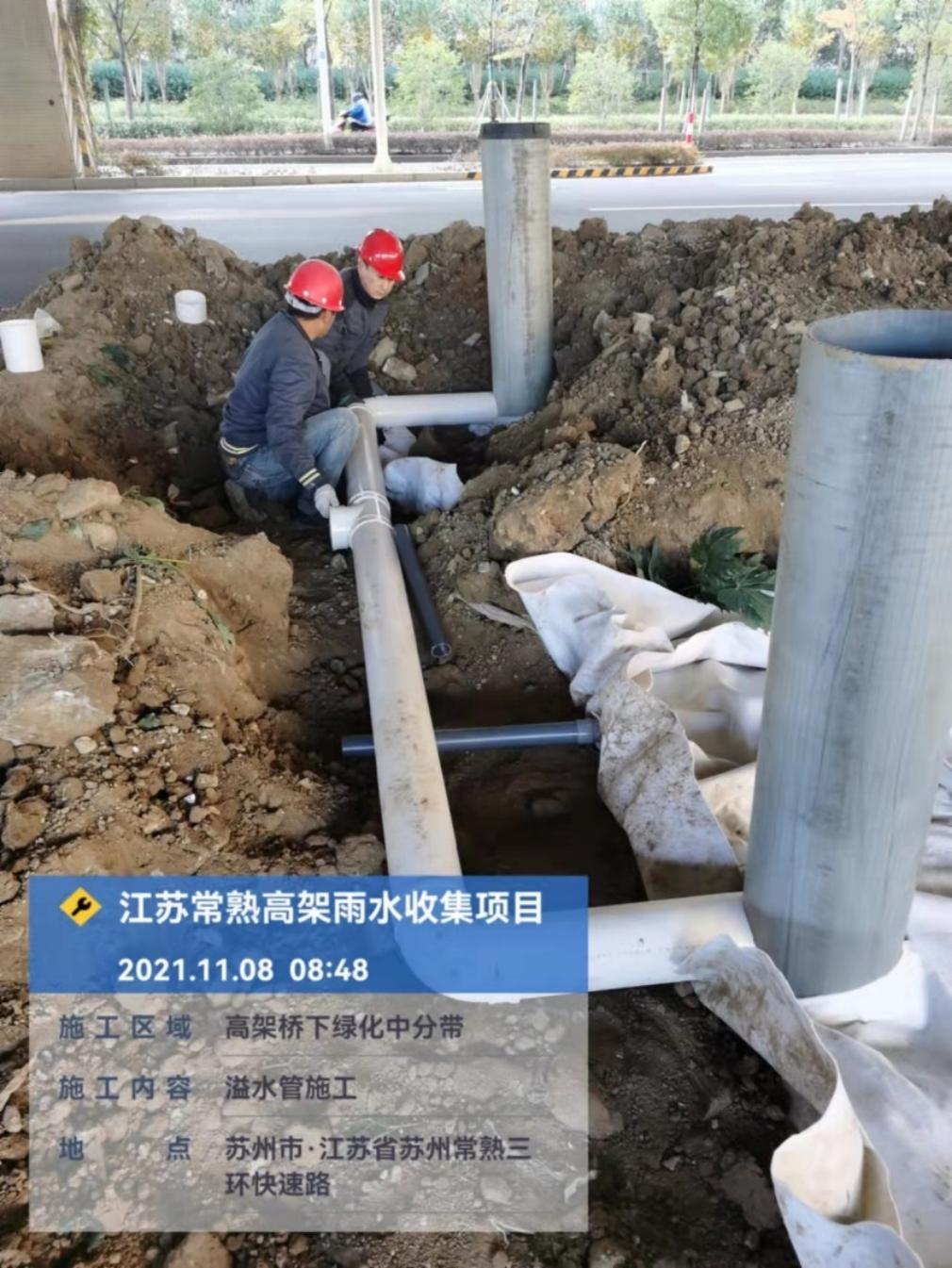

铺设管道

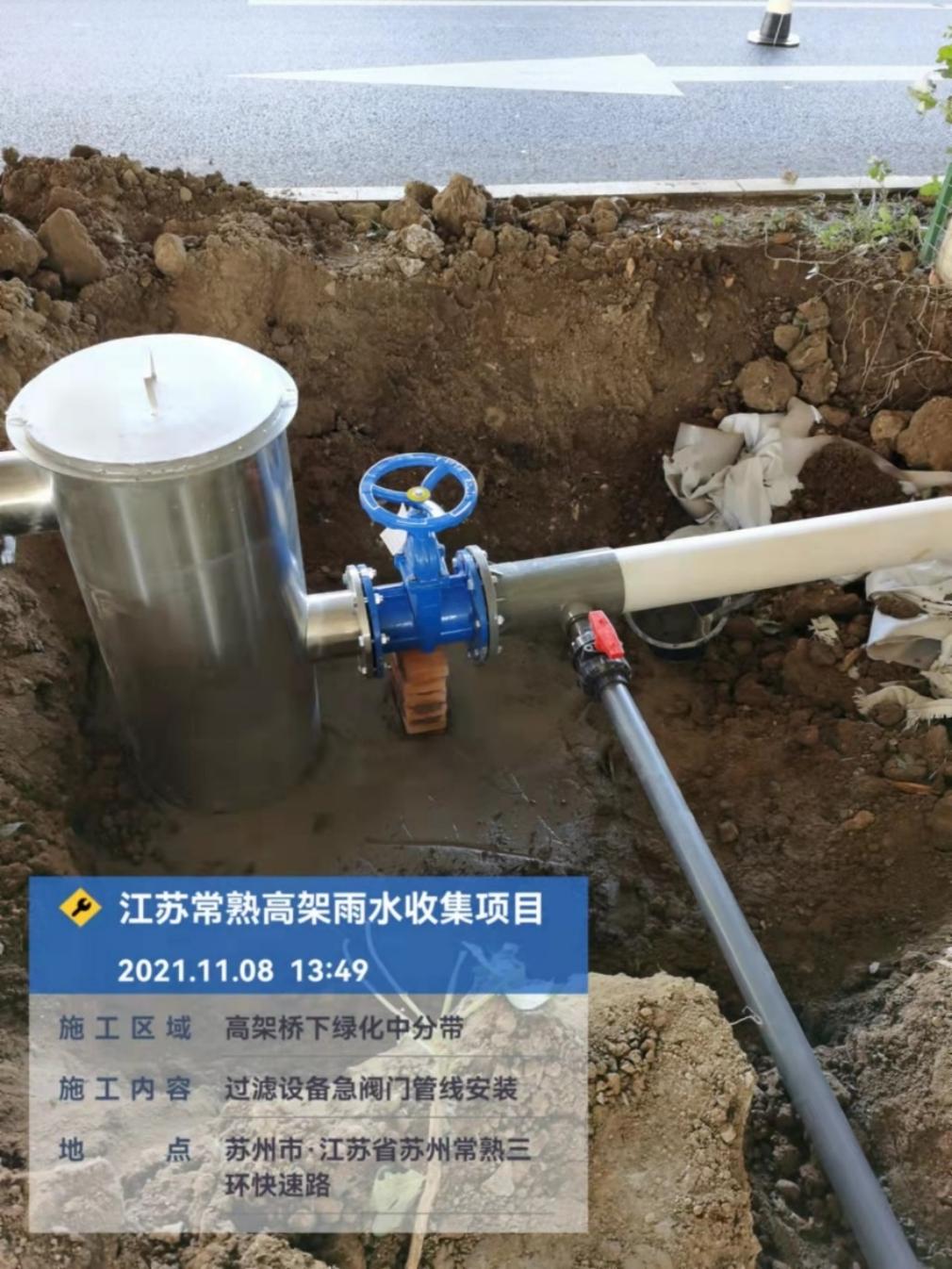

安装前置过滤器管道

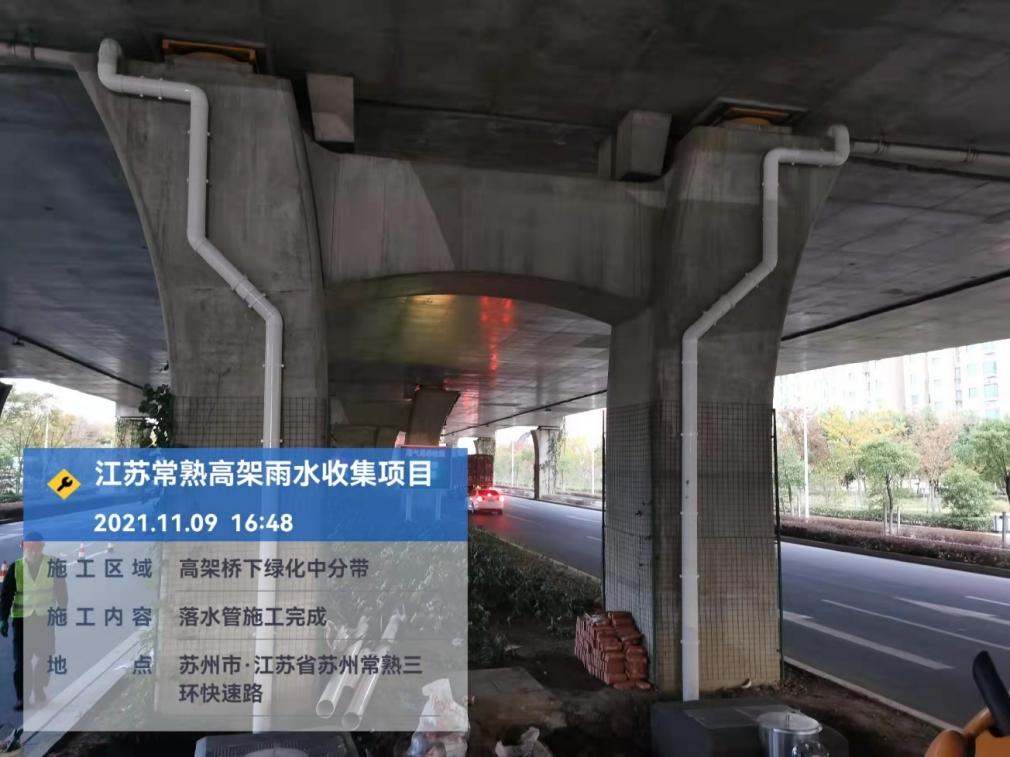

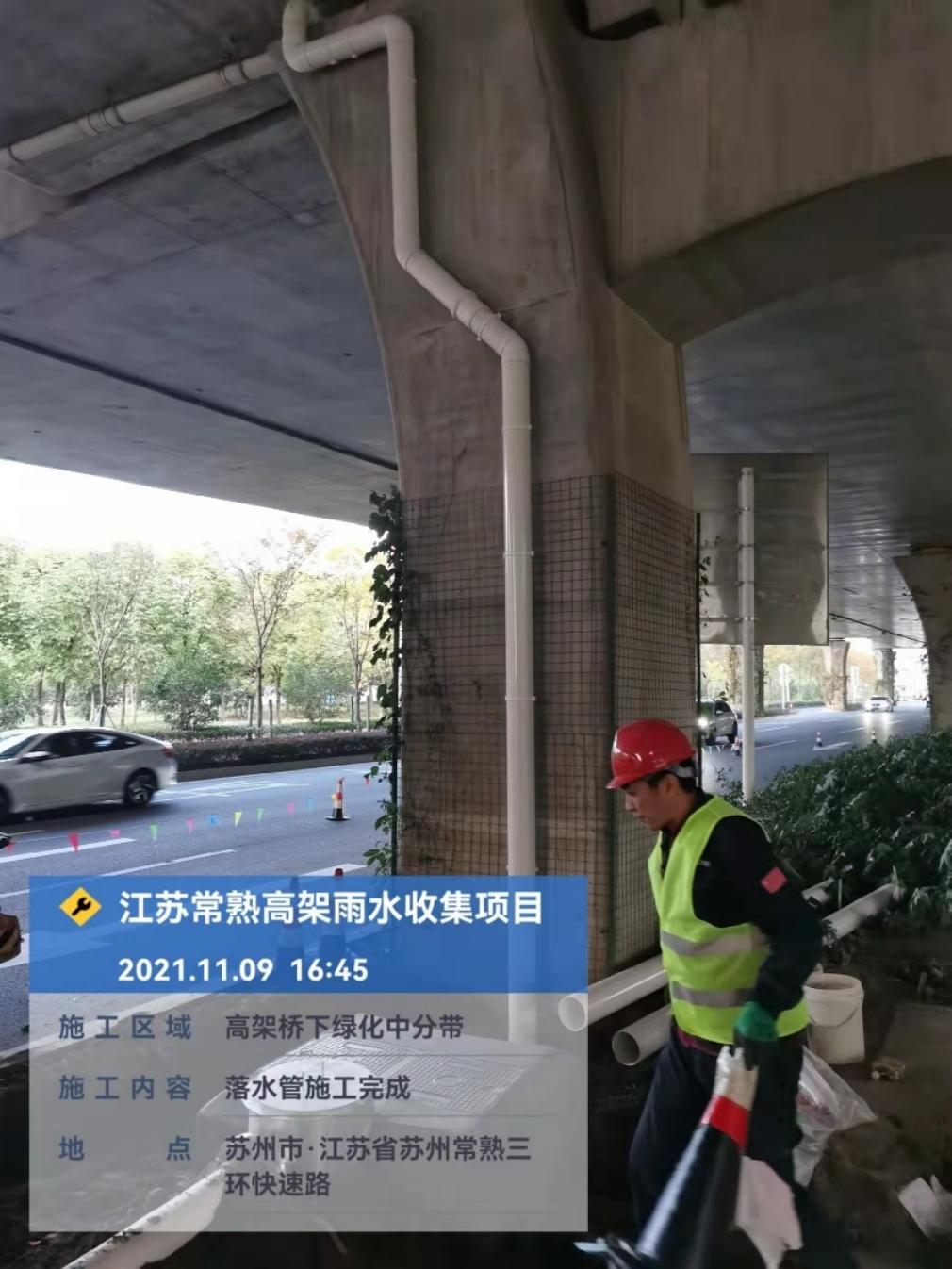

雨水落水管连接

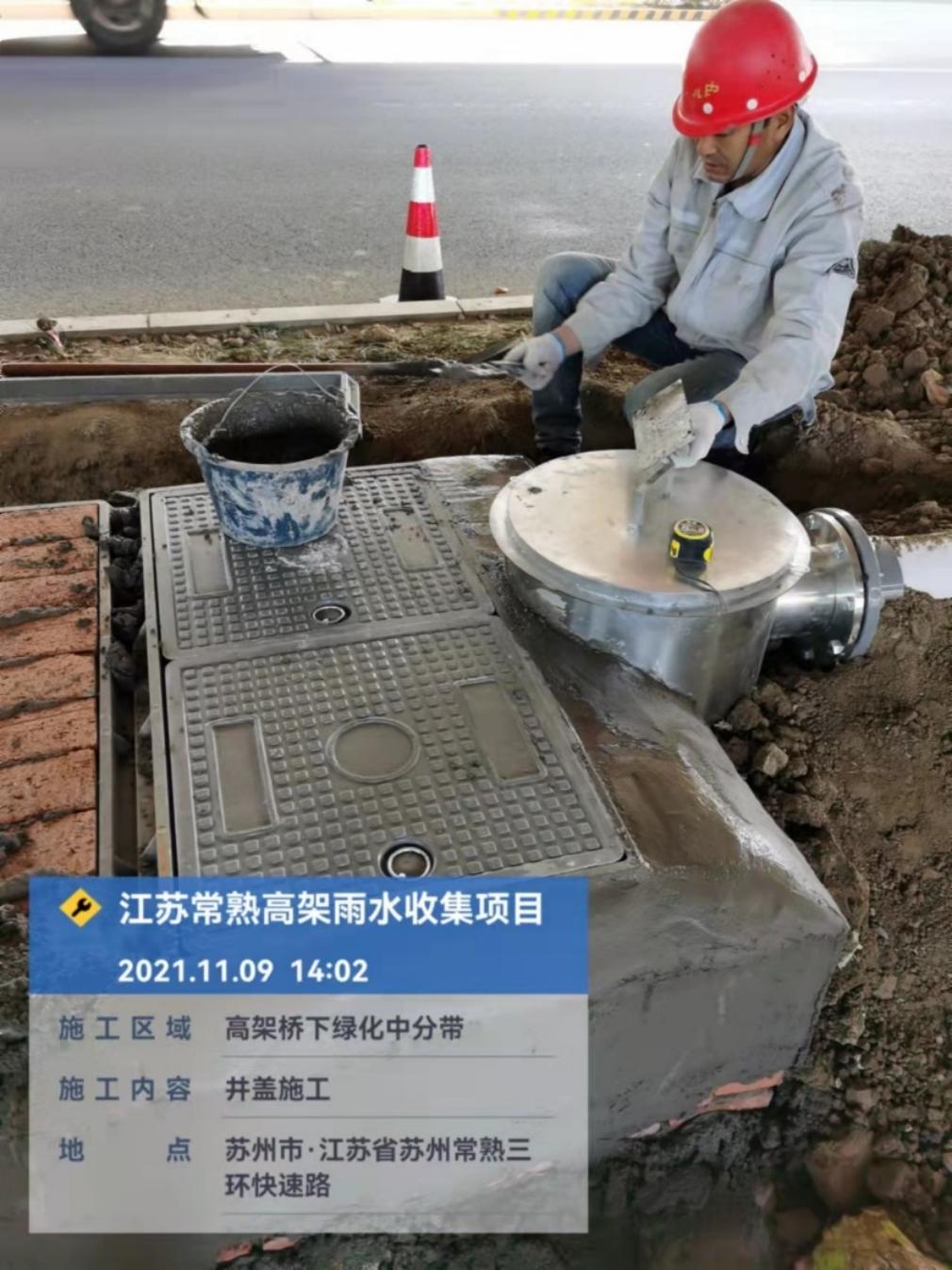

设备井砌筑

施工完成面

施工完成后续跟踪

施工完成后1个月土壤水分湿度检测

施工完成后1个月土壤水分湿度检测雨水过滤器中水质量
